Analyse de contre-dépouille

Créé par Clara DUPERRAY, Modifié le Mar, 13 Mai à 5:01 H par Clara DUPERRAY

La fonction "Analyse de contre-dépouille" vous permet d'analyser les zones de contre-dépouille en fonction de la direction d'insertion.

1. Cliquez sur l'icône de l'outil "Analyse de contre-dépouille" dans la barre d'outils principale.

2. Sélectionnez la région d'intérêt pour calculer la zone de contre-dépouille à l'aide des outils de sélection de zone.

Si aucune zone n'est sélectionnée, le programme calculera la zone de contre-dépouille pour l'ensemble de l'empreinte.

3. La direction d'insertion peut être déterminée par la Direction automatique ou la Direction manuelle.

Direction automatique

Le système calcule automatiquement la direction dans laquelle la zone de contre-dépouille est minimisée. Il affiche alors la zone de contre-dépouille en bleu.

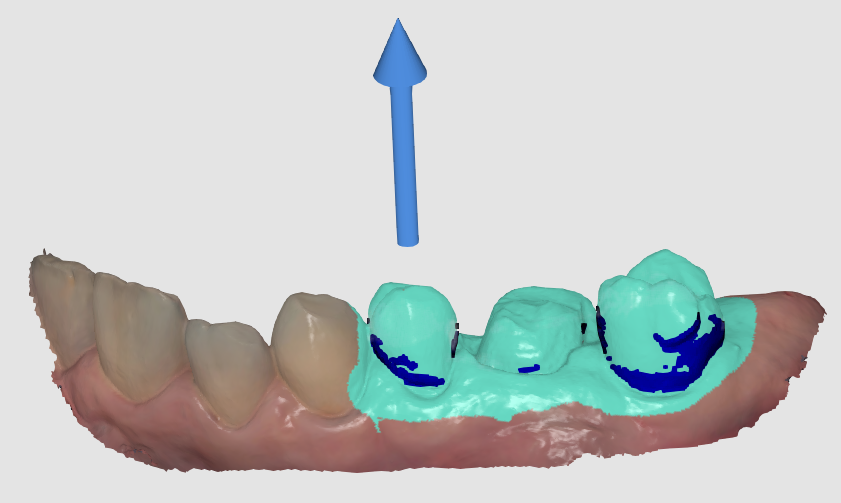

Une flèche de l'axe d'insertion apparaît dans la direction où la zone de contre-dépouille est présente, ces zones de contre-dépouille sont représentées en bleu foncé.

Vous pouvez modifier la direction du chemin d'insertion en cliquant avec le bouton gauche de la souris et en faisant glisser la flèche.

Direction manuelle

Le système calcule la zone de contre-dépouille en fonction de la direction déterminé par l'utilisateur. L'utilisateur peut modifier la direction de la vue en déplaçant la flèche de direction .

Une flèche de l'axe d'insertion apparaît dans la direction où la zone de contre-dépouille est présente, ces zones de contre-dépouille sont représentées en bleu foncé.

Vous pouvez modifier la direction du chemin d'insertion en cliquant avec le bouton gauche de la souris et en faisant glisser la flèche.

Vidéo Tuto:
