Conception d'un Inlay Core

Pour la réalisation d'un inlay core avec utilisation de scanbody il vous faudra au minimum 3 fichiers:

• Mâchoire de travail
• Antagoniste
• Scan du scanbody

Bon de commande :

Pour réaliser facilement un modèle avec die amovible, sélectionnez couronne/matériau en impression 3D et modifier l'épaisseur du bord pour le mettre à 0

Ajoutez également un scan de situation

Lancez la conception.

Import des données :

Importez les différents éléments demandés.

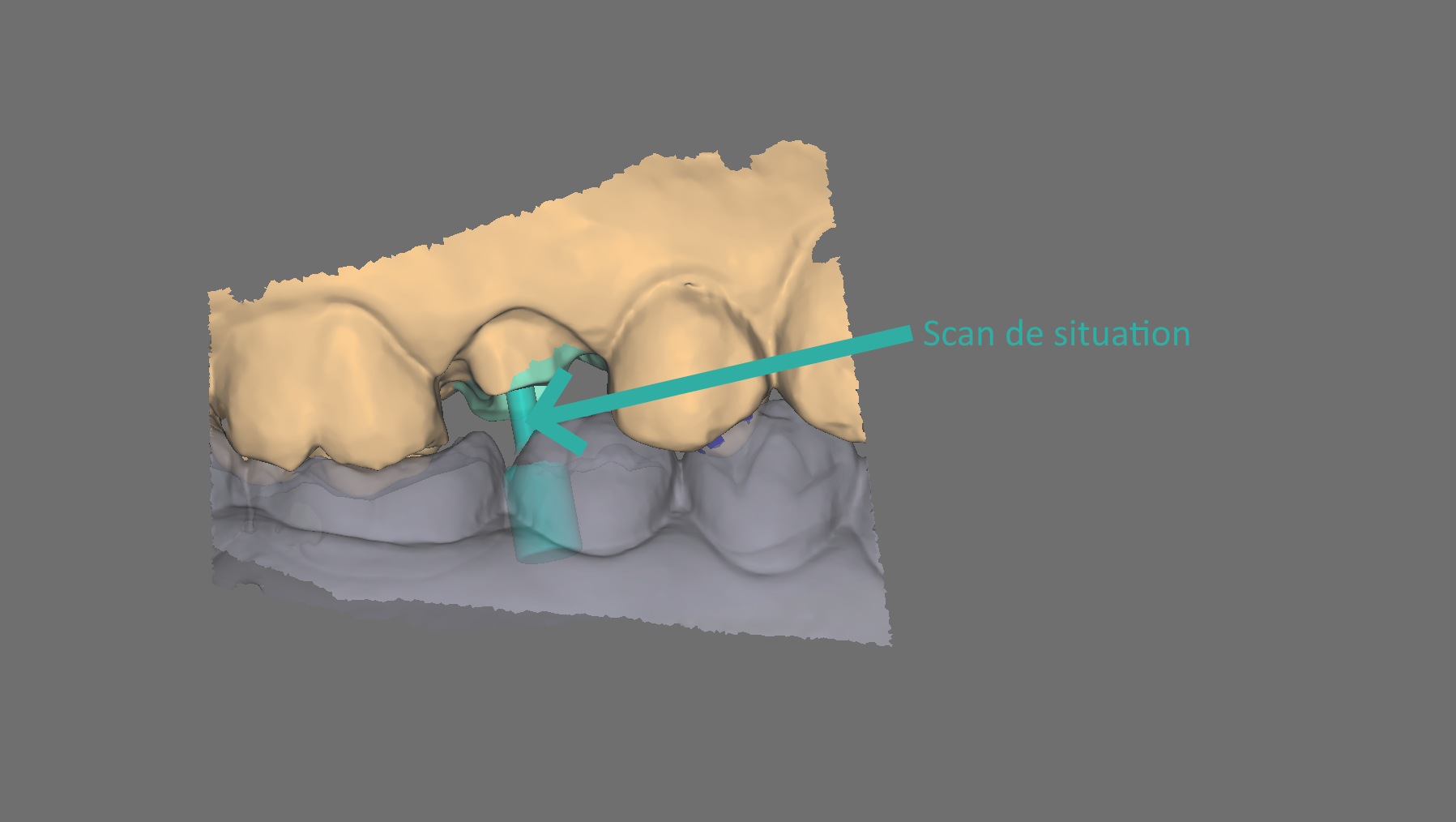

Le scanbody sera importé comme scan de situation.

Modification du fichier de la mâchoire :

Nettoyage du fichier :

Une fois la conception ouverte, passez en mode expert puis cliquez droit sur le modèle de travail et sélectionnez "Editer les surfaces"

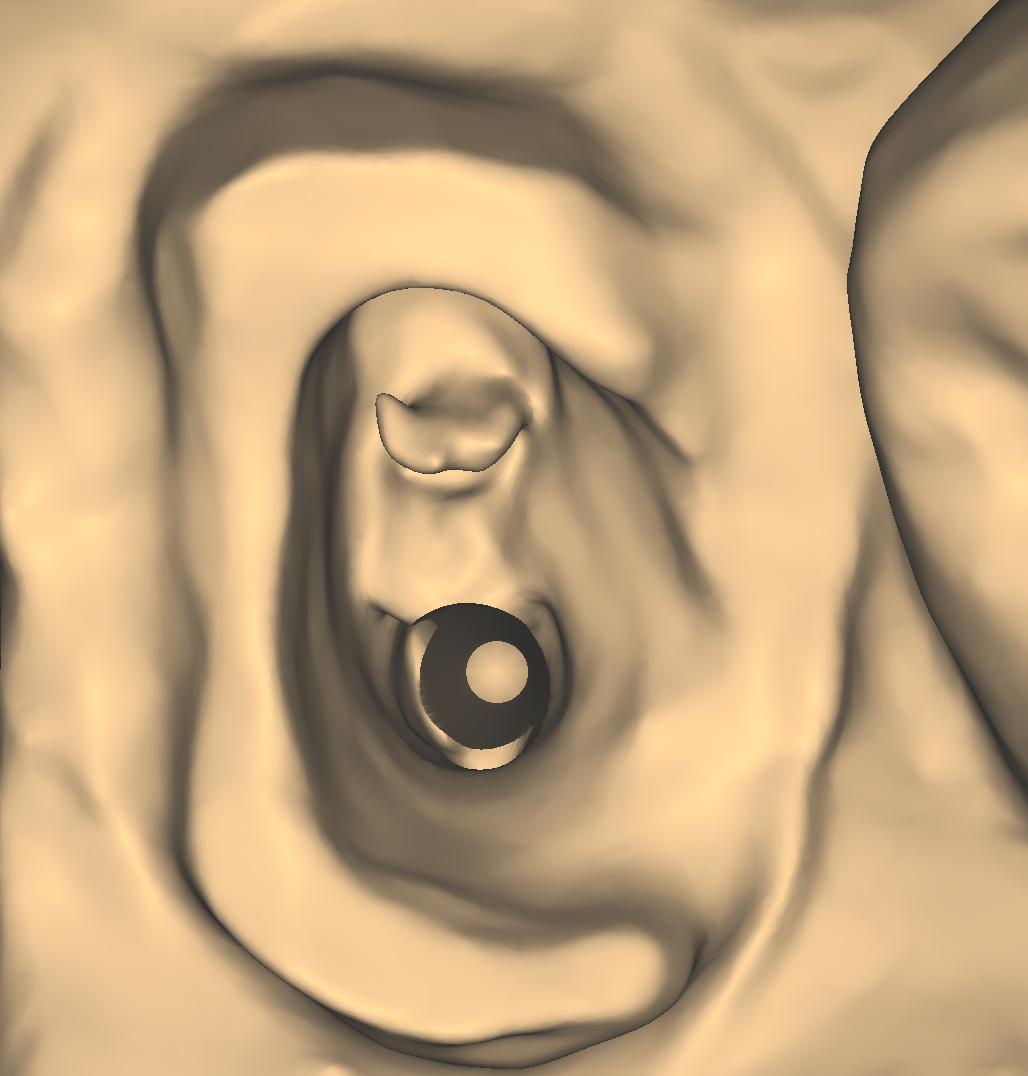

Il faudra prendre soit de boucher les trous qui peuvent être au niveau de la cavité et nettoyez les zones "moches" (artefact, surface inversée etc...).

Refaites la même manipulation que précédemment :

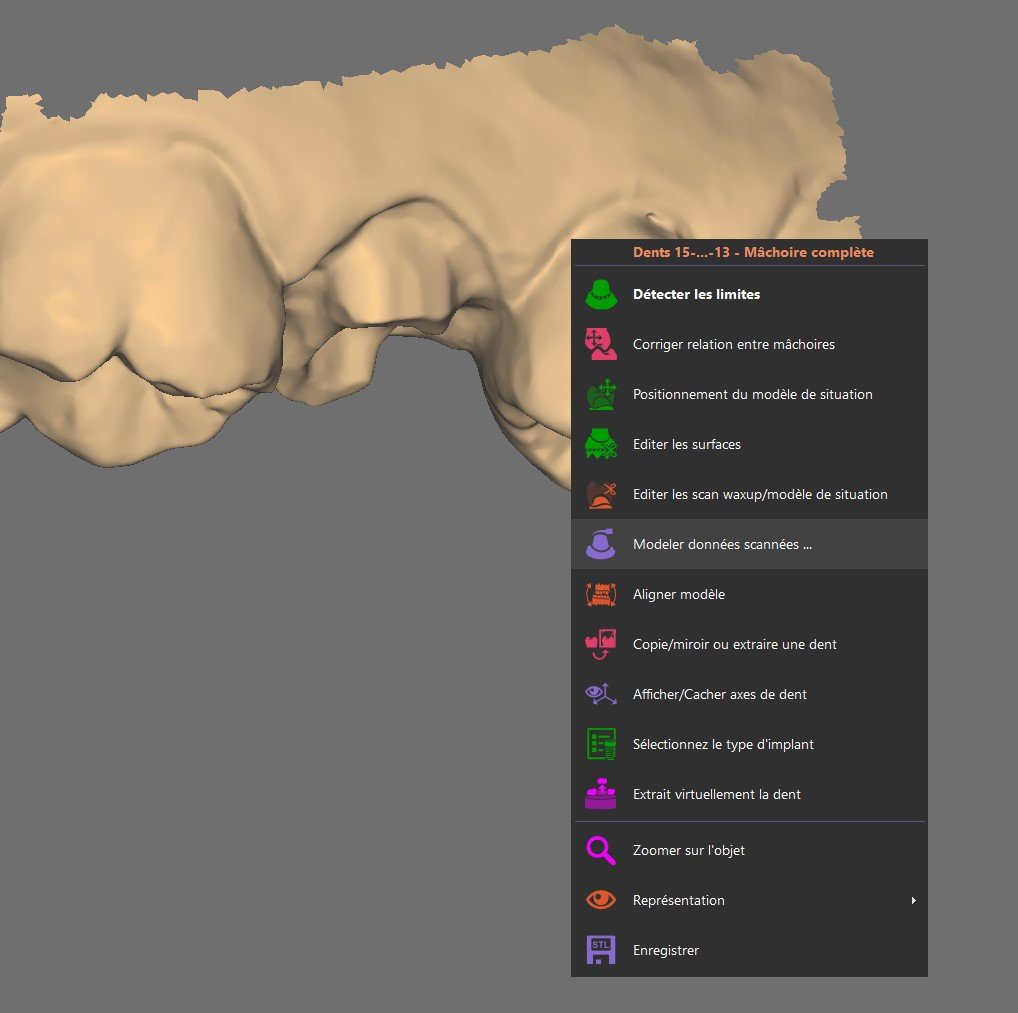

Cliquez droit sur le modèle de travail et sélectionnez "Modeler données scannées".

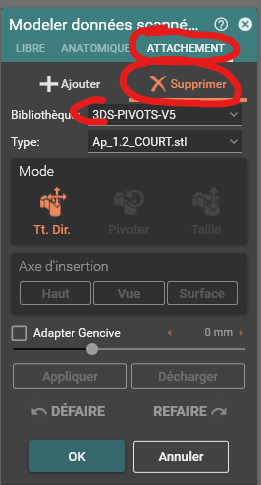

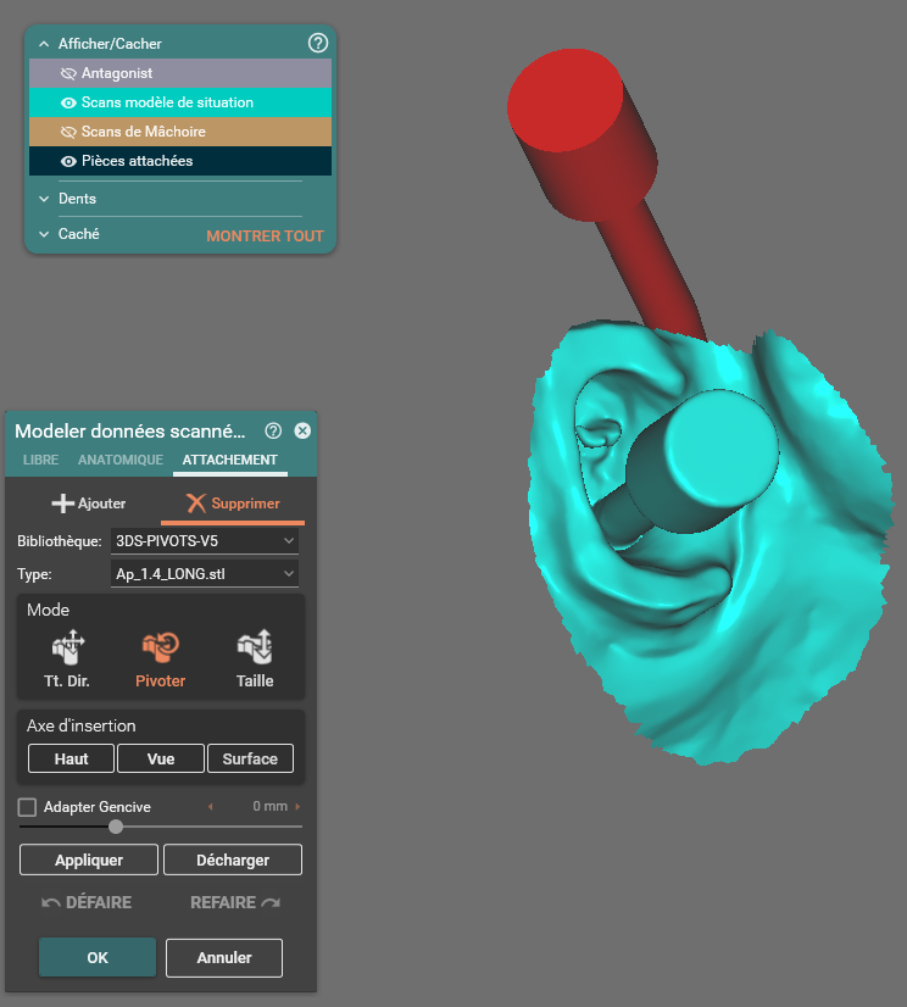

Sélectionnez "attachement" et "supprimer" puis sélectionnez la bibliothèque "3DS pivots" et le modèle de votre scanbody :

Cliquez n'importe où sur votre modèle de travail pour positionnez l'attachement.

Alignement de l'attachement

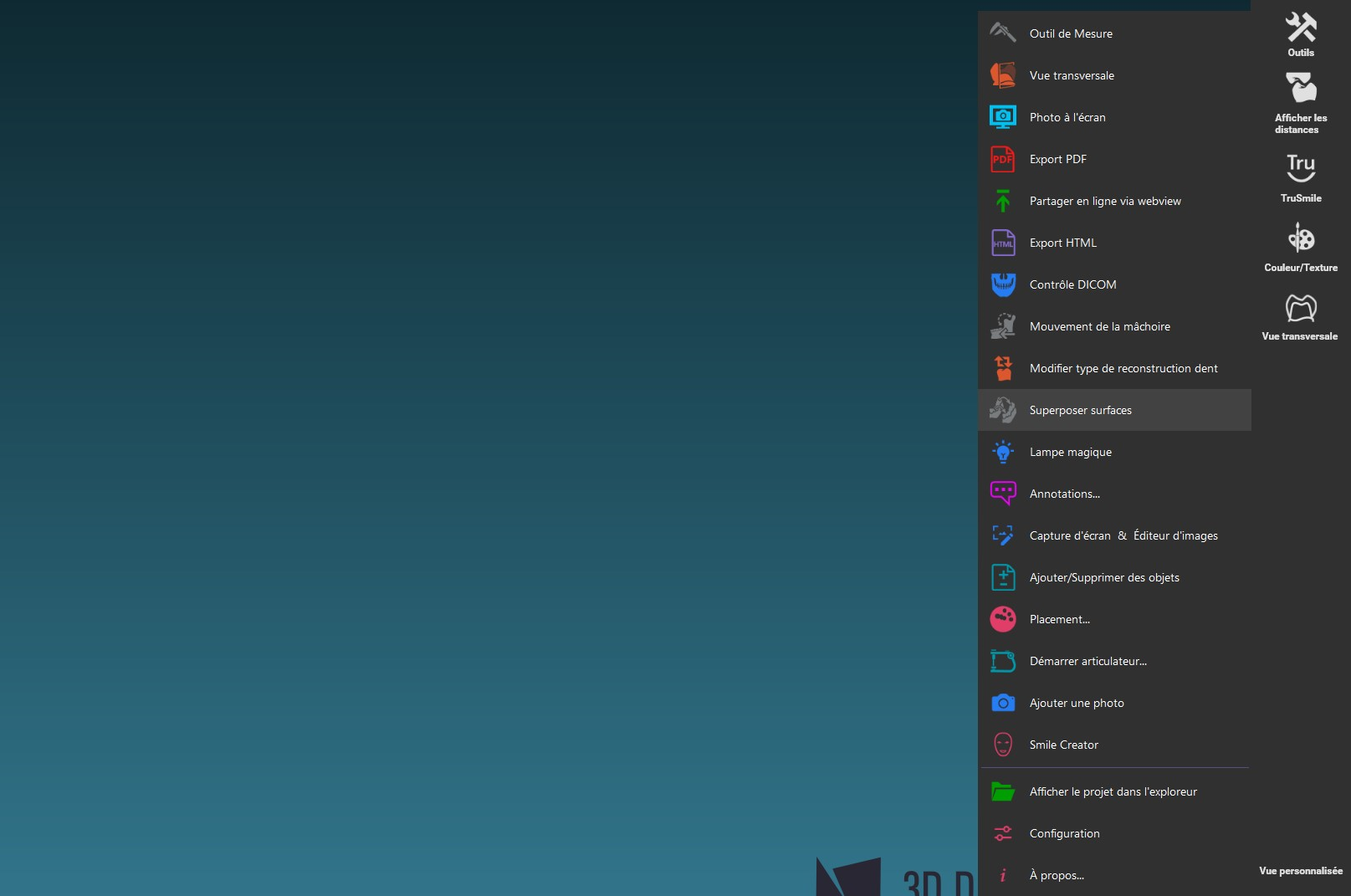

Cliquez sur "outils" à droite  de l'écran et "Superposer surfaces"

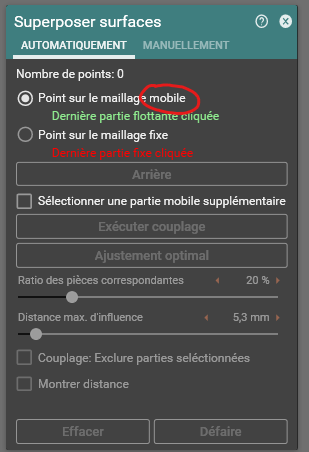

Une fenêtre s'ouvre.

Avant tout, affichez uniquement le modèle de situation et le les pièces attachées :

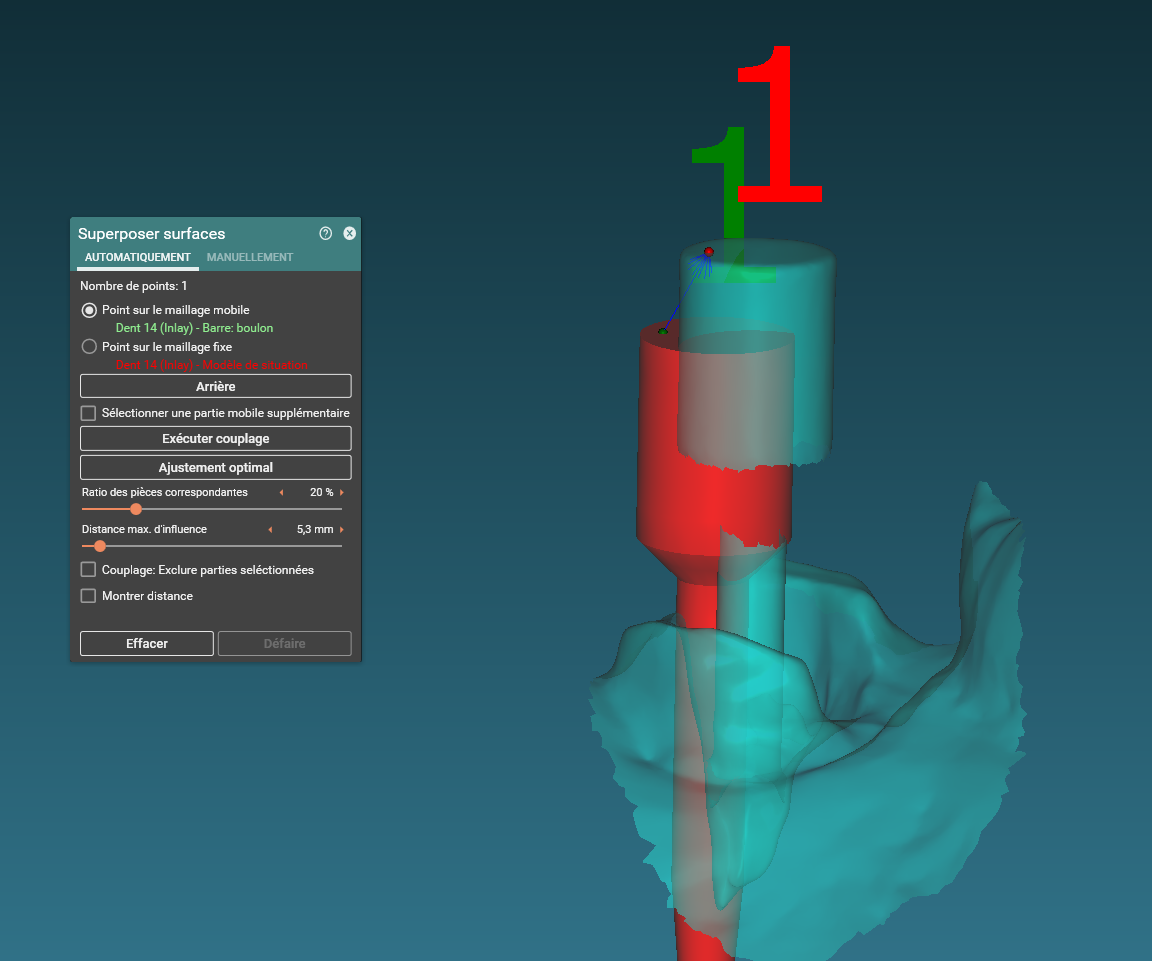

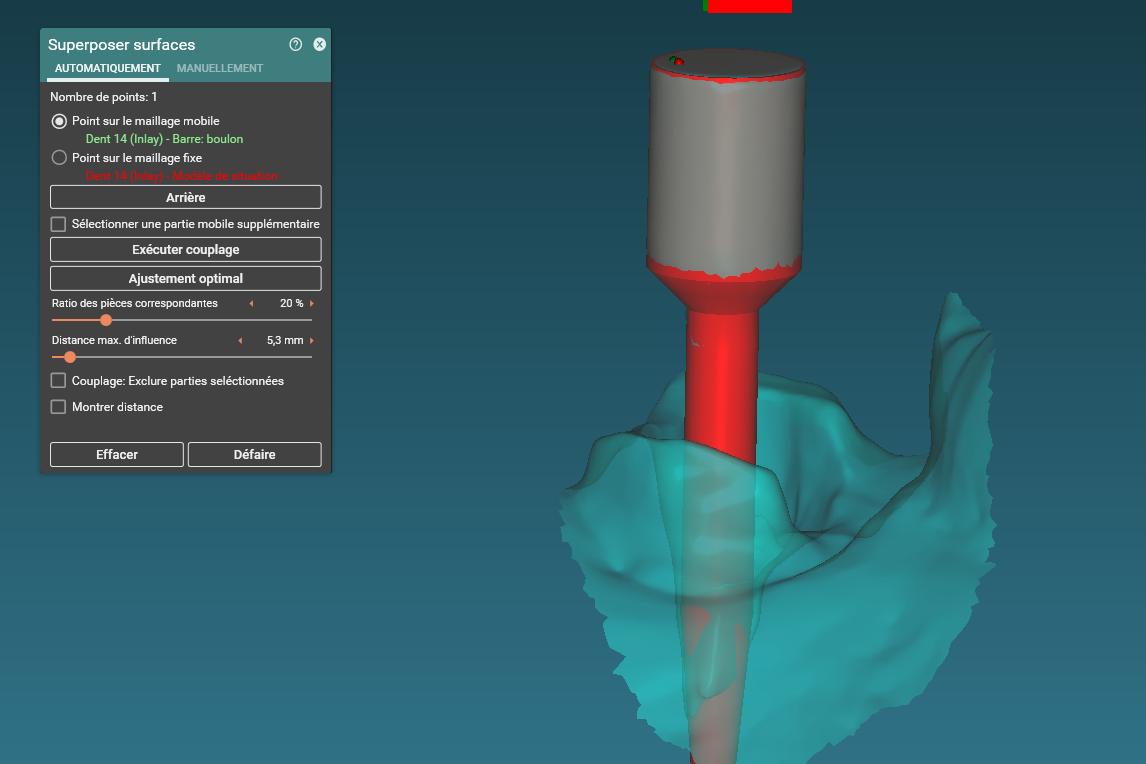

Dans la fenêtre "superposer surfaces" cliquez d'abord sur la partie mobile (l'attachement en rouge) puis sur le scan du scanbody.

Si l'attachement n'est pas du tout dans le même axe, faites au minimum 3 points.

Puis cliquez sur "Exécuter couplage" et "Ajustement optimal".

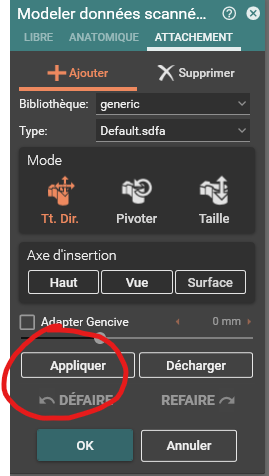

Dans la fenêtre "modelage" cliquez sur "appliquer" pour appliquer votre attachement.

Résultat attendu :

Conception de l'inlay core

Limite/axe d'insertion/intrados :

Repassez en mode assistant.

Définissez la limite de l'inlay core

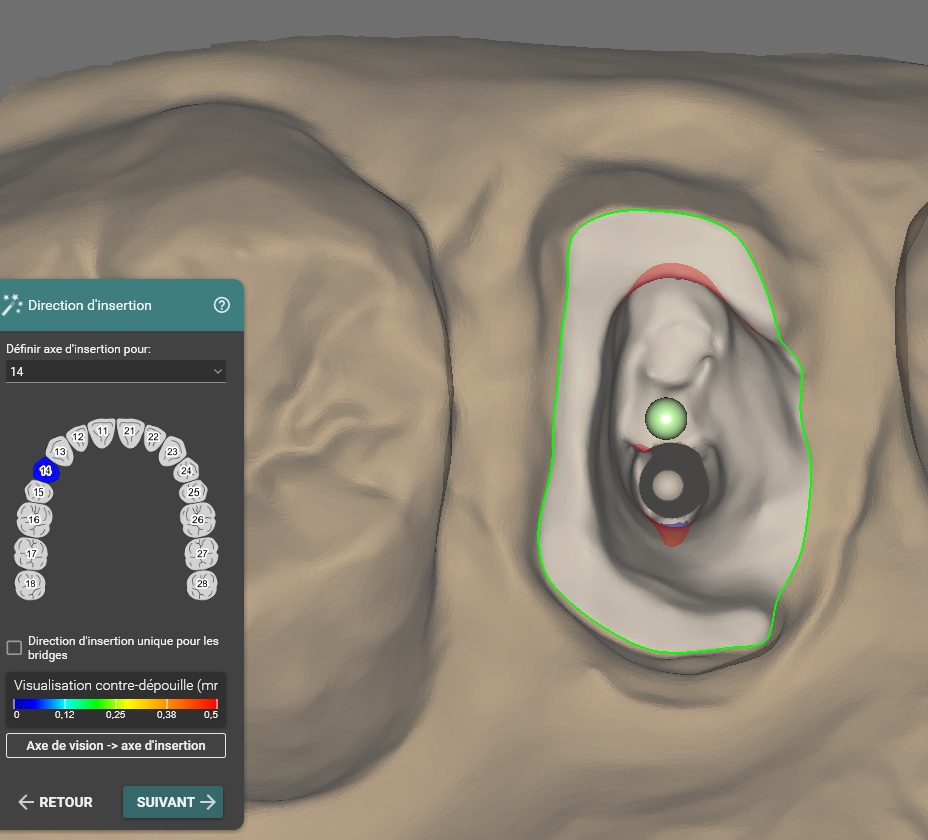

Définissez l'axe d'insertion en veillant à bien vous mettre dans l'axe du tenon :

A l'étape de l'intrados, mettez les épaisseurs de bord et la préparation au fraisage à 0. Veillez bien contrôler la forme du tenon :

Choix de la bibliothèque :

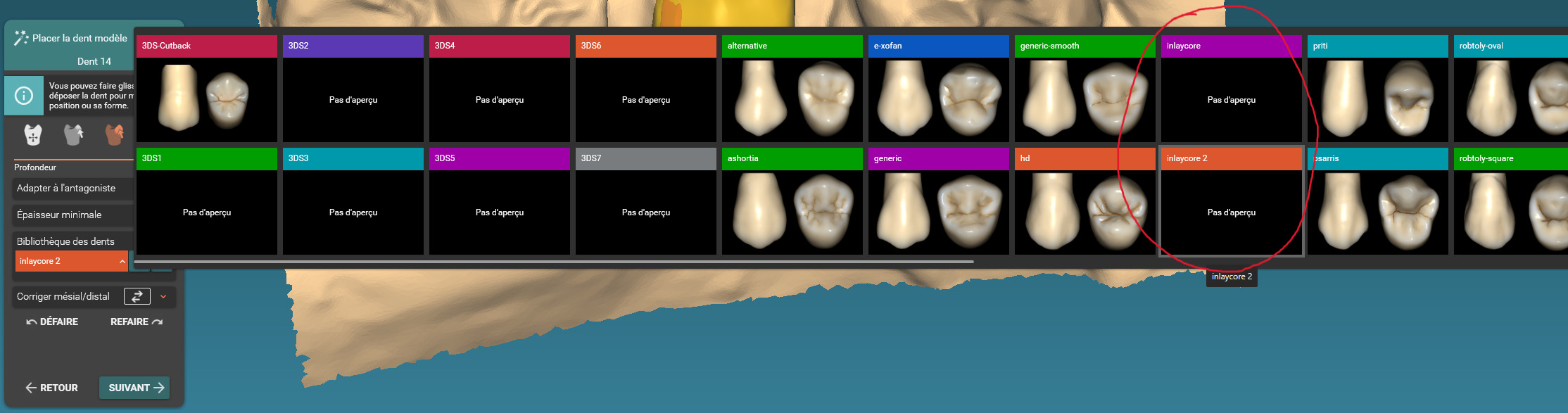

Pour vous simplifier le modelage, des bibliothèques d'inlay core sont disponibles.

Modelage de l'inlay core :

Modelez votre inlay core jusqu'à la fusion.

Création du modèle

Premier modèle pour fusionner l'inlay core :

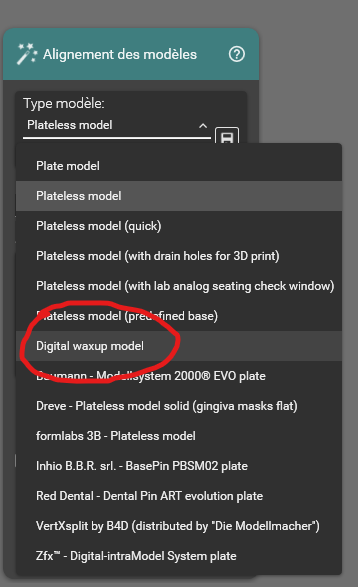

Passez à la réalisation du modèle et choisissez le digital waxup model.

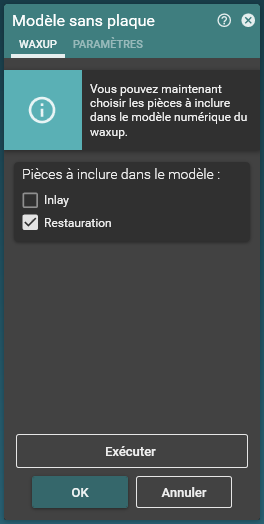

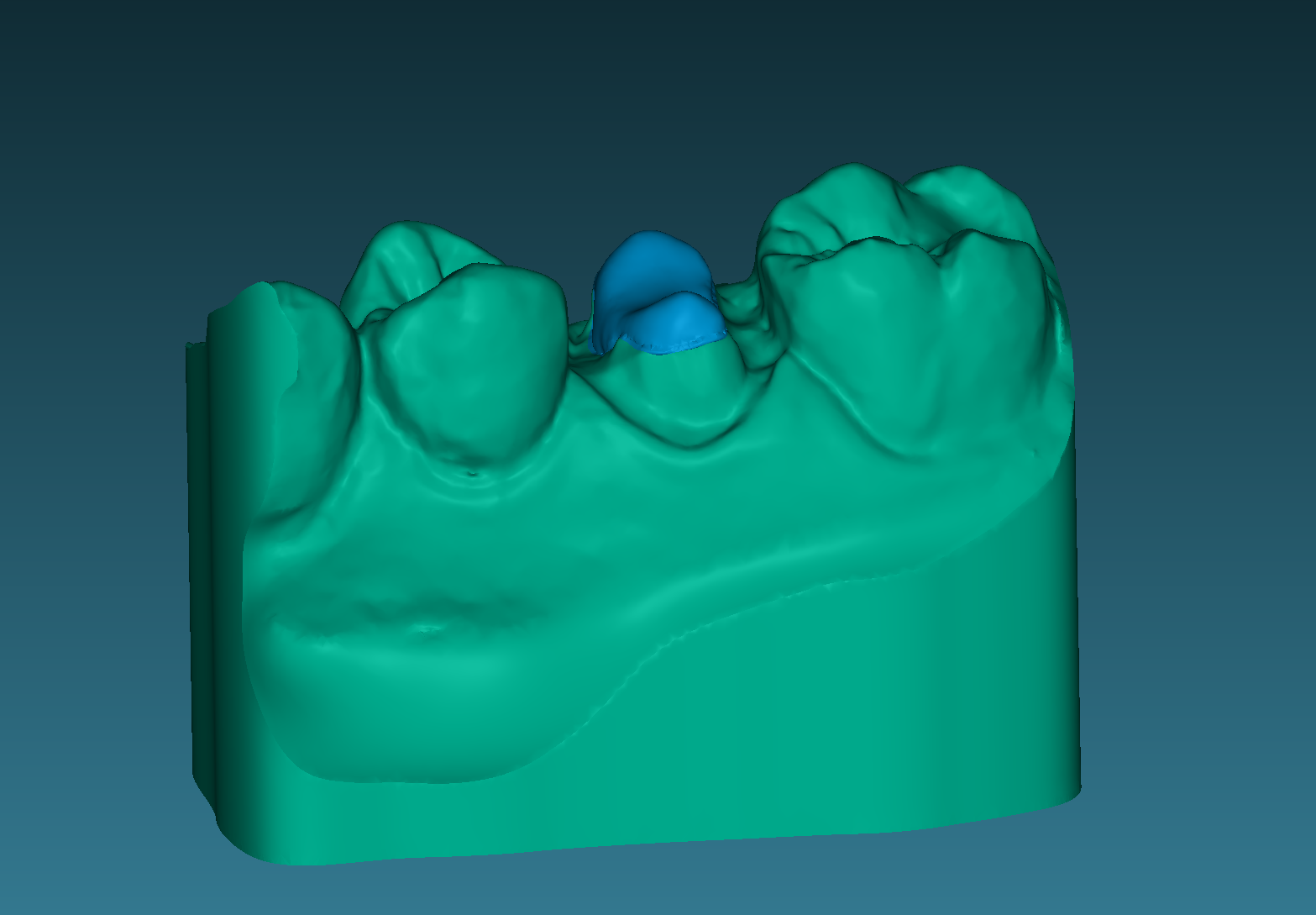

A l'étape suivante, choisissez "restauration" pour fusionner votre inlay core au modèle :

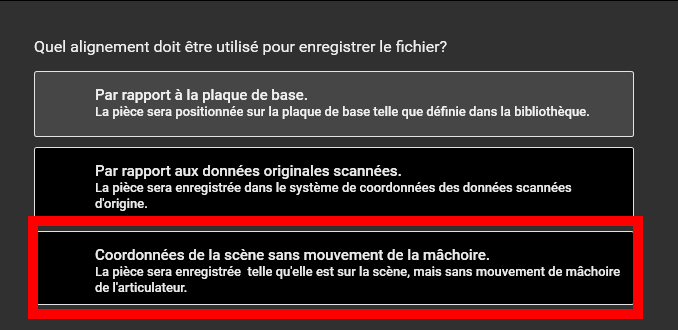

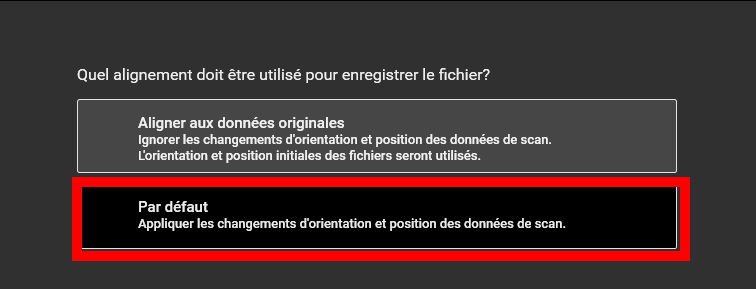

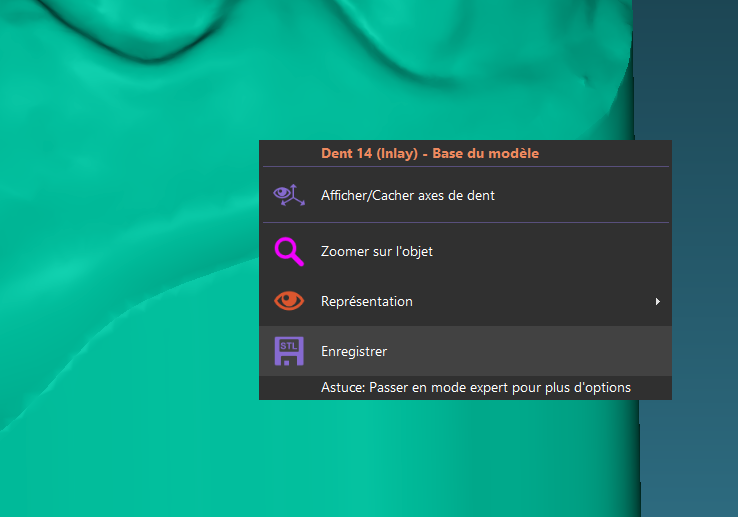

Enregistrez le modèle généré en faisant un clic droit dessus et "Enregistrer"

Répétez l'opération pour l'antagoniste afin d'avoir les deux fichiers en occlusion.

Sauvegardez vos modèles et votre inlay core pour la production, les étapes suivantes vont les supprimer

Utilisez ces deux fichiers dans une nouvelle commande pour réaliser la supra structure.

Passez en mode expert et modifier la limite de votre prothèse pour choisir la limite de la couronne (ou chape) et non plus celle de l'inlay core.

Repassez en assistant

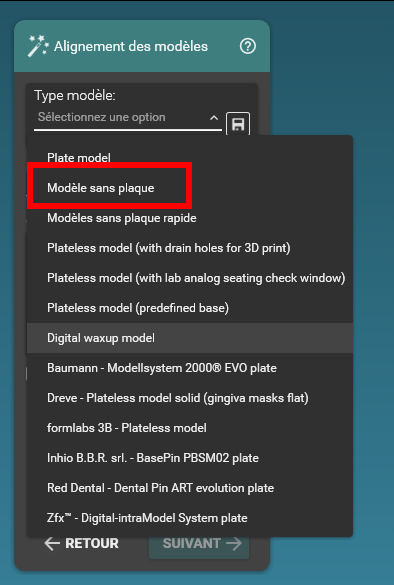

Revenez en arrière pour choisir un type de modèle permettant de faire des dies et déroulez les étapes normalement.

ATTENTION: Si vous choisissez "extra die" et que vous activez le fossé, votre tenon sera très certainement bouché ! Privilégiez donc le "cutout dies"
