Les fichiers 3D

A la base de tout, les fichiers 3D peuvent avoir différents formats et ont des caractéristiques particulières.

Qu'est ce qu'un fichier 3D :

Un fichier 3D les plus courants sont composés d'un ensemble de triangles, on parle de maillage.

Les scanners 3D permettent d'acquérir des nuages de points. L'union de ces points permet de former des triangles.

Par exemple, un disque n'est pas un disque, c'est en ensemble de triangles formant un disque.

Les formats de fichier :

• STL : fichier monochrome
• OBJ et PLY : fichier pouvant supporter la couleur
• DCM : fichier propre à la marque 3shape®, à ne pas confondre avec les fichiers Dicom issus de CBCT (scanner osseux)

Pour en savoir plus sur les fichiers 3D: → Comprendre les formats de fichiers 3D - STL,PLY et OBY

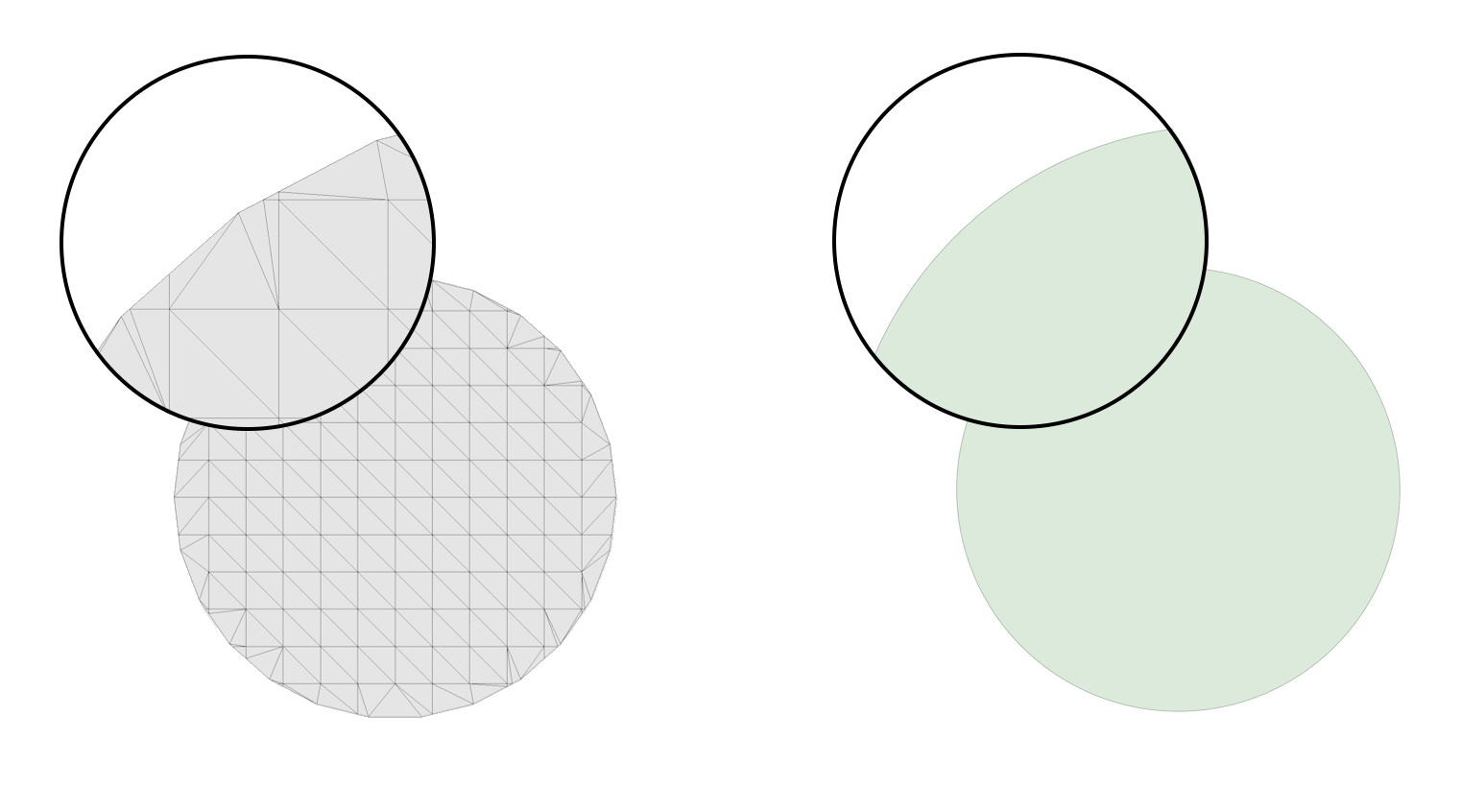

Il existe d'autres formats qui ne sont pas des maillages mais un ensemble de surfaces plus précis avec lesquels, un disque est un cercle parfaitement rond.

Attention, ce type de fichier plus précis n'est pas exploitable dans nos usages dentaires courants !

Puis-je imprimer un fichier 3D ?

Oui... et non !

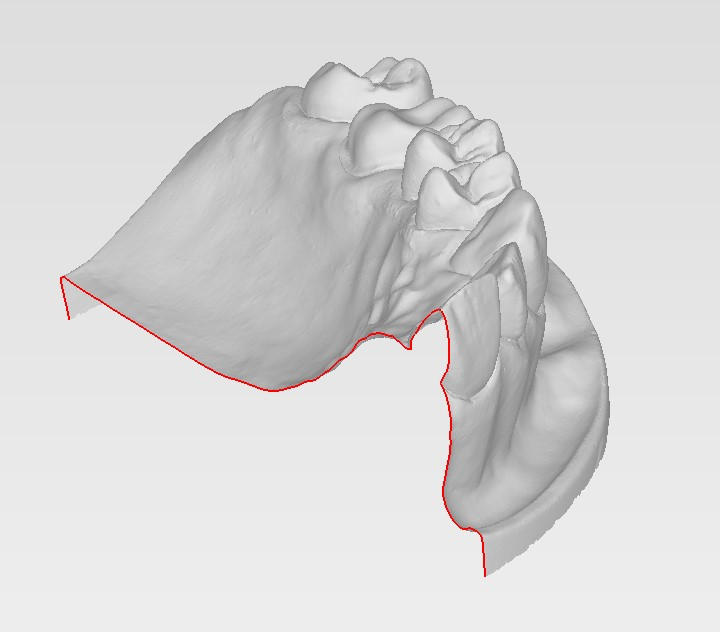

Par défaut, un maillage 3D n'a pas d'épaisseur, hors une imprimante 3D permet de reproduire un volume.

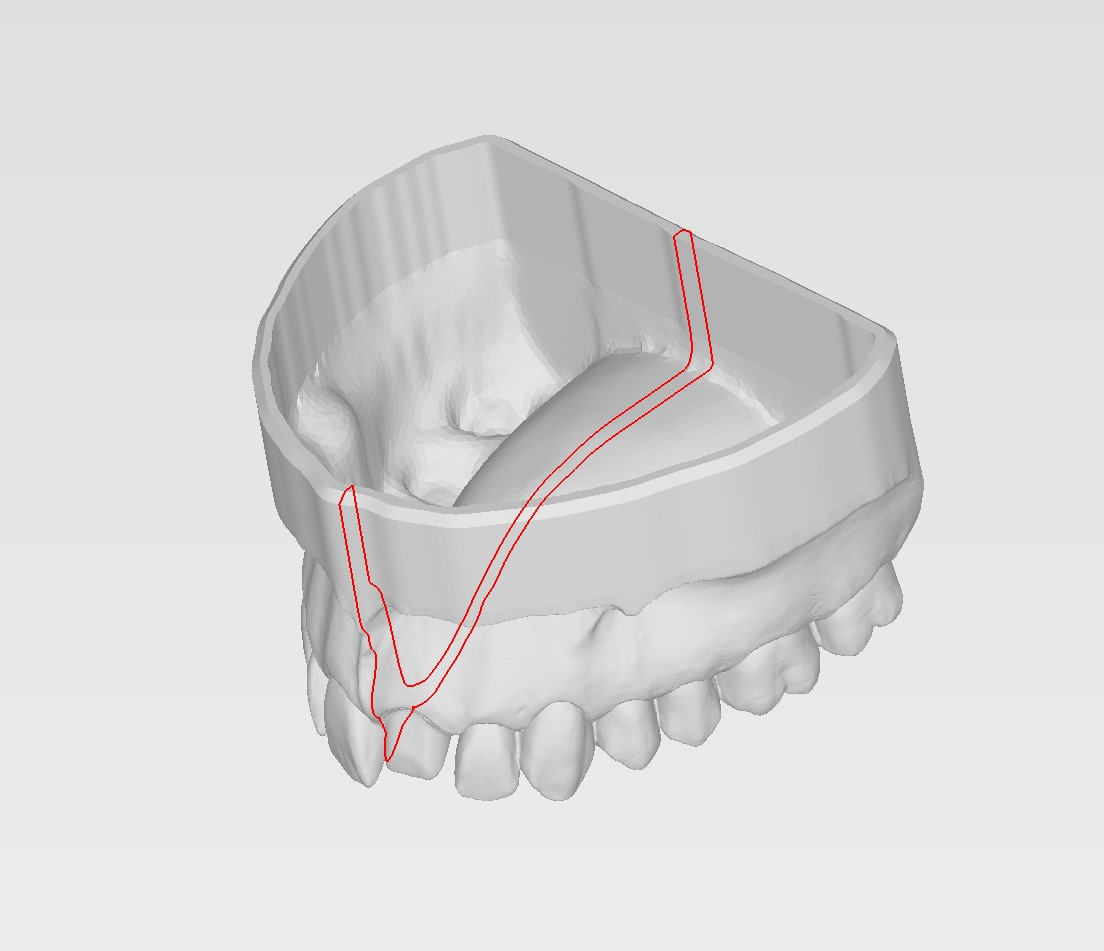

Pour rendre votre fichier imprimable il faut lui donner un volume. Pour se faire, il faut "fermer" le maillage.

Dans le domaine dentaire on aura tendance à utiliser un logiciel pour générer des modèles 3D qui permettent de donner une forme adéquat.

Le logiciel Medit Link avec l'application Model Builder permet de réaliser des modèles gratuitement (pas de modèles implantaires pour le moment).

Un modèle peut-être plein ou creux, avec une structure en nid d'abeille etc...

Il est aussi possible d'y ajouter des "occluseurs" permettant de remettre les modèles dans l'occlusion enregistrée lors de la numérisation.

Puis-je fusionner plusieurs fichiers 3D ?

Oui, mais attention :

Importer plusieurs fichiers 3D et enregistrer le tout dans un seul fichier 3D ne veut pas dire que les fichiers d'origines sont "maillés" ensemble.

Pour se faire il faut réaliser une opération (appelée opération booléenne) pour que les maillages s'unissent.

Cette opération est indispensable pour pouvoir imprimer plusieurs fichiers 3D.
